Стержень заземления - это искусственный заземлитель, находящийся в соприкосновении с землей и служит для заземления. Оцинкованный вертикальный заземлитель - это высокопрочная сталь покрытая слоем цинка горячим способом для защиты от коррозии по ГОСТ 9.307-89.

 Технические характеристики:

• резьба М16 с обоих концов стержня;

• высокопрочная сталь диаметром 16, 20 мм;

• слой цинка не менее 120 мкм;

• длина стержня 1,2 м и 1,5 м в зависимости от условий монтажа.

Вертикальный заземлитель считается заглубленным, если глубина заложения его не менее 0,5 м. Эффективность заземлителя увеличивается по мере того, как увеличивается глубина (длина) оцинкованного вертикального электрода. Глубина (длина) погружения выполняется механическим способом, при помощи специальных стальных муфт.

В сравнении с термической сваркой у этого способа существует ряд преимуществ и недостатков.

Преимущества использования соединительных муфт в системе глубинного заземления:

- простота установки;

- сравнительно небольшое время установки;

- возможность установки без дополнительного оборудования и инструмента.

Недостатки механического соединения стержней заземления:

- увеличивают переходное сопротивление между стержнями;

- уменьшают скорость погружения всего столба электродов.

Эти недостатки возможно устранить двумя способами:

- применения специальной токопроводящей жидкости;

- использование наконечника на первый стержень.

Технология установки стержней заземлителя из оцинкованной стали

Основной физический смысл глубинного электрода из оцинкованной стали - достижение максимально низкого сопротивления растекания тока методом заглубления, желательно на проектную (расчетную) глубину.

Монтаж оцинкованных заземлителей разбивается на 2 этапа. Первый-это подготовительный и включает в себя несколько действий перед основной работой.

Первый этап:

- определить место установки и количество электродов из оцинкованной стали;

- раскопать приямок размером 0,5х0,5 м для удобства монтажа, если очагов несколько, то соответственно должно быть приямков и траншея для прокладки горизонтального заземлителя;

- накрутить наконечник для оцинкованного стержня на один из концов электрода, на второй конец установить соединительную муфту;

- вкрутить удароприемную головку в соединительную муфту;

- установить насадку для перфоратора в отбойный молоток, патрон перфоратора SDS-MAX;

Следующий этап, он же основной вид работы - установка в грунт оцинкованных стержней.

- установить первый стержень в приямок;

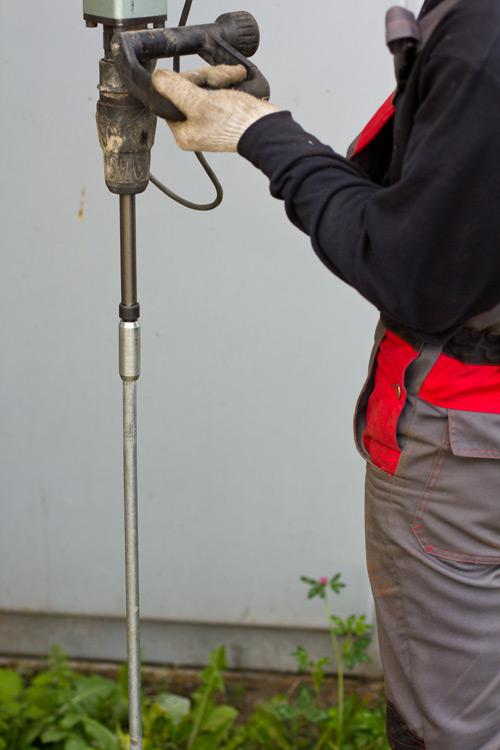

- поставить перфоратор с насадкой SDS-MAX в удароприемную головку;

- забить первый стержень в приямок;

- выкрутить удароприемную головку;

- налить токопроводящую жидкость в соединительную муфту;

- вкрутить следующий стержень в муфту;

- затянуть стержень и муфту;

- закрутить удароприемную головку в верхнем стержне;

- забить следующий электрод.

Таким образом установить максимальное количество стержней, рассчитанное проектом или техническим заданием в один очаг.

Далее смонтировать все необходимые вертикальные очаги.

На концы стержне поставить зажим для заземляющего проводника и горизонтального заземлителя.

После этого, используя специальную изолирующую ленту, облепить зажим для герметизации и гидроизоляции соединения.

Произвести замер сопротивления растекания тока заземляющего устройства. Составить протокол и паспорт на скрытые работа. И последний этап - засыпка траншеи однородным грунтом.

Преимущества оцинкованных стержней заземления

1. Невысокая стоимость по сравнению с стержнями другого покрытия.

2. Возможно применять для катодной защиты трубопроводов.

3. Высокая коррозионная защита.

4. Простота монтажа.

5. Высокий срок службы по сравнению с черным металлом.

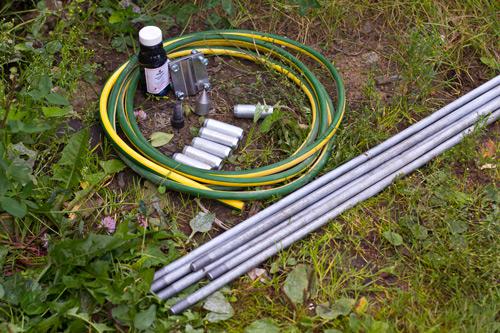

6. Возможно поставлять комплектами.
